Address V125Gスターター関連配線図

　アドレスG125Gのスターター関連の簡単な配線図です。

　エンジンを始動するには、キーＯＮにして、サイドスタンドを立てて、ブレーキレバーを握って、

　スタータースイッチを押して、ようやくスターターが回る仕組みになってるですよ。

　サイドスタンドは解除すると危険(管理人がまだスクーターに慣れてない^^;)なので、

　手始めにブレーキリレーから解除していきませう。


Address V125Gブレーキリレー解除配線図

　というわけで、ブレーキリレーを外したですよ。

　③と④はギボシ端子で直結するとして、①と②が余るです。

　とりあえず①は今の所使わないので絶縁して、②は今後アース端子にするです。

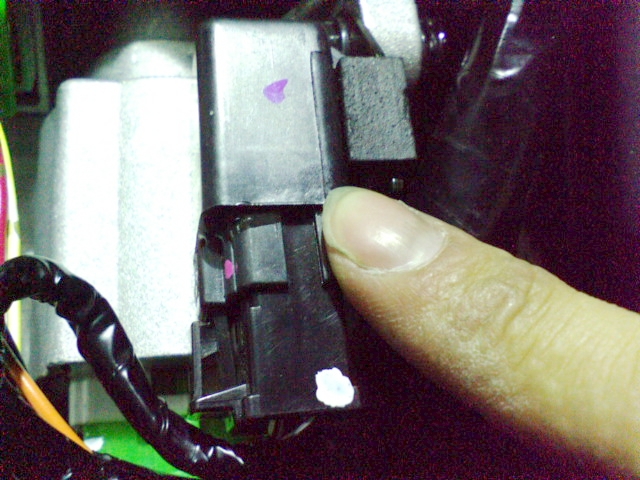

Address V125Gブレーキリレー解除配線図
というわけで、これがブレーキリレーですよ。 近すぎてちょっとわかりにくいかな？

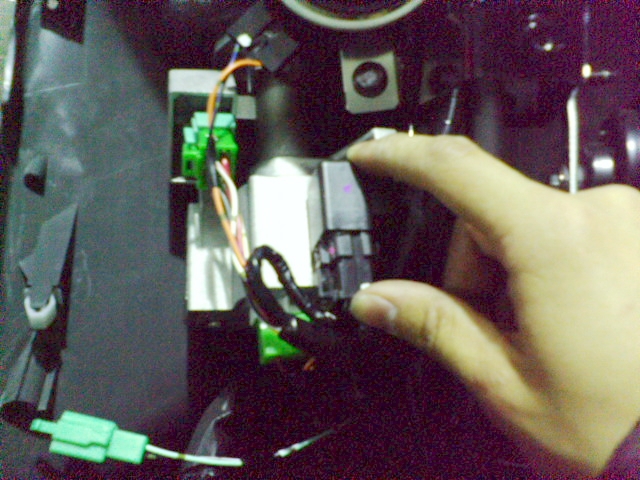

Address V125Gブレーキリレー解除配線図

　というわけで、ちょっと引いて撮影してみた。

　つまんでるのがリレー+リレーのコネクタです。

　今回は、リレーを外してコネクタを直結します。

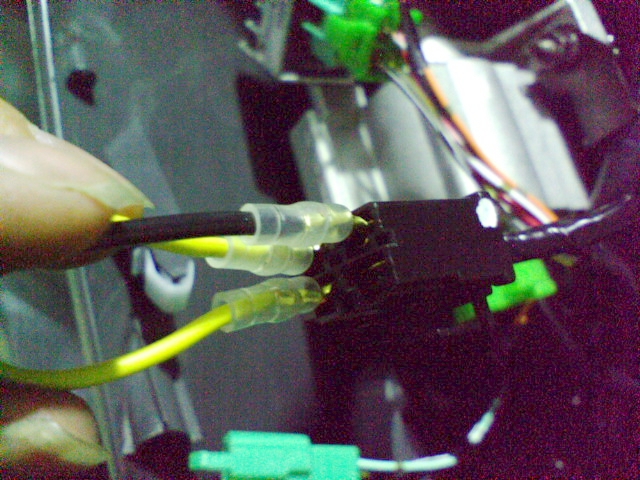

Address V125Gブレーキリレー解除配線図

　こんな感じで直結してみた。

　写真に写っている黄色の２本が短絡されてます。

　黒い線は後々使用するアースのためにあらかじめ延長しておきますた。

　１つ余った端子は、使用しないので適当に絶縁しときましょうです。

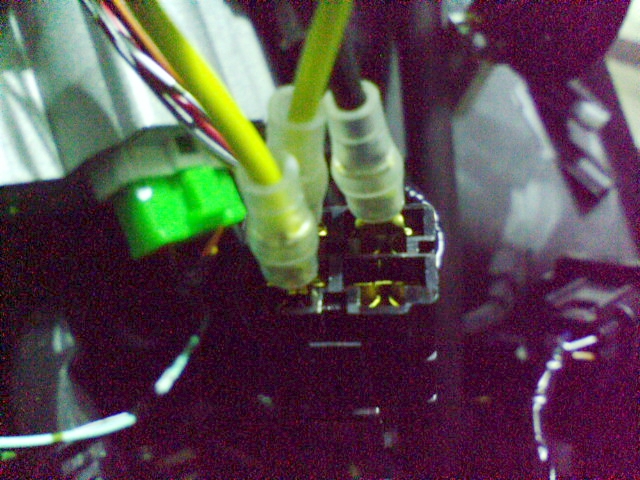

Address V125Gブレーキリレー解除配線図

　配線図を持っていない人のために、コネクタの形から判断できるように撮影。

　リレーを外した状態で、ツメを下にした時にこう見えまつ。

　参考までに、コネクタにきている線で直結するのは「黒とオレンジ青」です。

　アースにするのは「黒白」、絶縁するのは「白黒」です。

　心配しなくても黒白と白黒の違いは見たらわかりますので。。。ｗ
