リレーの説明

　透明なリレーが手に入ったので、写真付きでわかりやすく解説です。

　といっても、下の写真と上を比べて違いを探せばいいだけの話ですが^^;

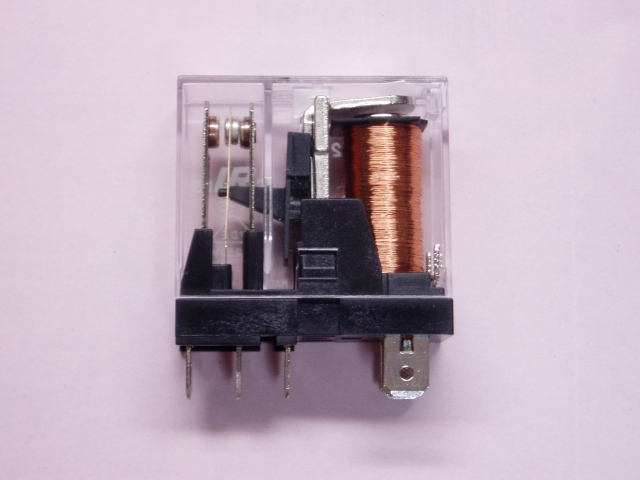

　まず、このリレーには端子が5つあるです(右の端子の裏にもう一つある)。

　現状では左から２番目と３番目が接続中。

　でわでわ、次の写真で電気を流してみよう。


リレーの解説

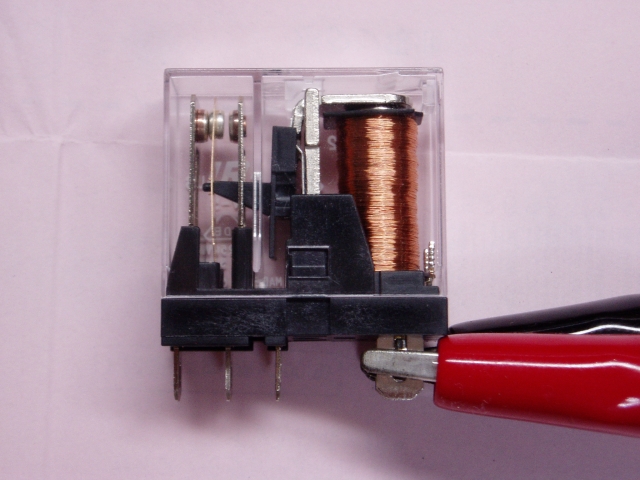

　クリップでコイルに12Ｖを流してみた。 黒いクリップから裏の端子の位置がわかるかな？

　これで一番左と左から２番目が接続されましたです。

　なぜこうなるかというと、12Vの電気でコイルが作動し、電磁石になってるです。

　すると、コイルの上の銀色のやつが吸い寄せられて、動くことにより、リンクしている

　左から二番目の端子の動くところが押されて一番左とくっつくです。

　なにより画像を見比べるのが一番の勉強かと。。。
