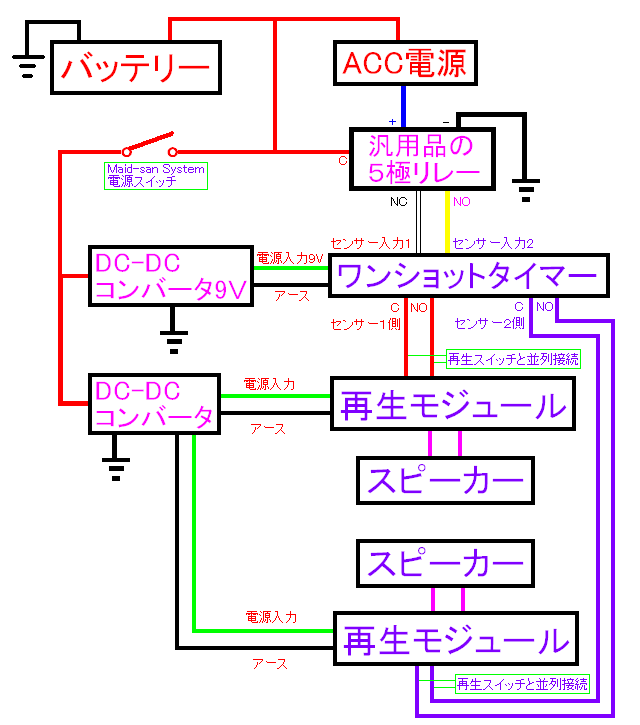

キーをONにしたら「お帰りなさい、ご主人様」、OFFにしたら「いってらっしゃいませ、ご主人様」 とバイクが喋る。 これが今回作成するメイドさんシステムだ。 まずは、メイドさんシステムの電源をオンにすると、DC-DCコンバータに電気が流れる。 するとDC-DCコンバータの電源が入って、それぞれ指定された電圧で再生モジュールと ワンショットタイマに電気が流れる。 ワンショットタイマは、0Vから12Vになった瞬間を感知して、内蔵しているリレーを指定された 時間だけONしたりOFFしたりしてくれるユニットでつ。 ワンショットタイマのリレーはそれぞれ、再生モジュールの再生スイッチと並列につなげて、 「リレーがONになったら再生スイッチを押したのと同じ状態」を作りまつ。 ワンショットタイマのリレーを作動させるための信号入力は、一番上の５極リレーが行うです。 キーONになると12VがCからNOへ、キーOFFになると12VがCからNCへ流れるですよ。 |
|

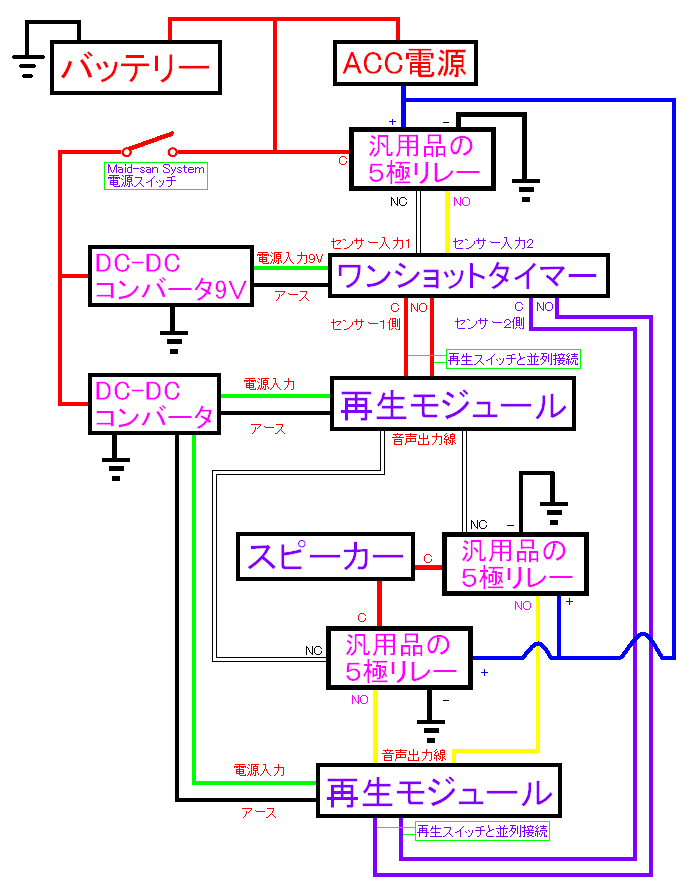

スピーカーが２つもあると邪魔なので１つにまとめてみた。 真ん中にある２つのリレーでスピーカーへの配線を切り替えているです。 キーONにすると２つあるリレーの両方ともがCからNOで電気をながすようになるので 下側のあるほうの再生モジュールの電気を流すようになるです。 逆にキーOFFにするとCからNCに電気を流すようになるので、上側にある再生モジュール の電気を流すようになるですよ。 |
|

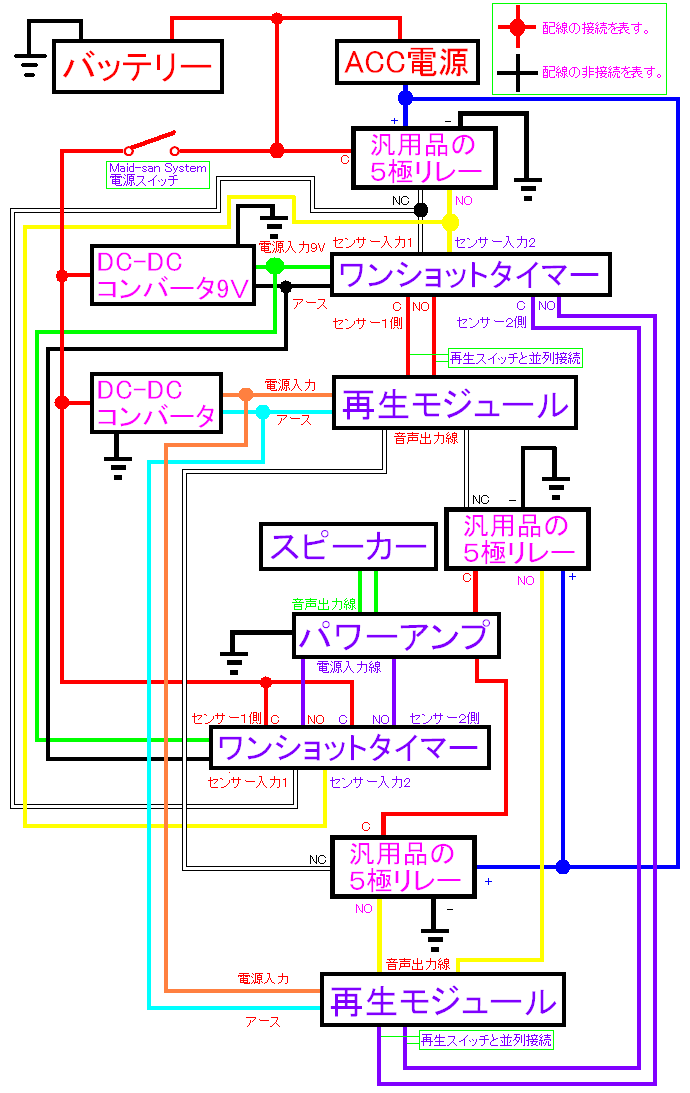

なんだか音は大きい方が良いような気がするので、アンプもつけてみたｗ スピーカーにつないでいた線をアンプの入力端子につないで、アンプの電源は 追加したワンショットタイマで制御するです。 電源ONのタイミングは、上側のワンショットタイマのリレーと同じで大丈夫でしょう。 ただ、アンプが起動するのに１秒ほどいるので、その分をみこして録音しないとダメですな。 ただ・・・配線図書くだけでも大変なのにこんなの搭載できるんだろうか。。。ｗ |
